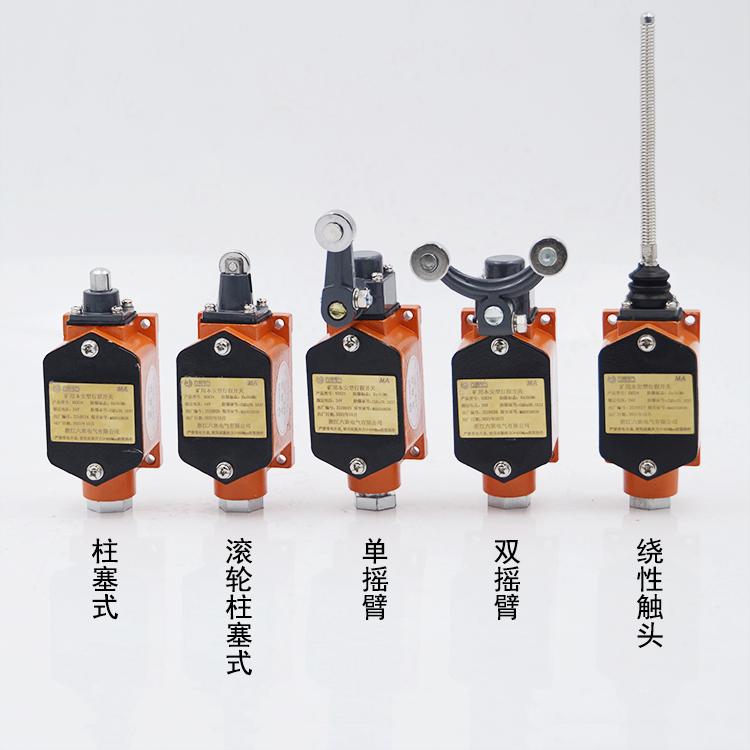

1 概述

  KHX24 礦用本安型行程開關（以下簡稱行程開關）是一種用于檢測煤礦井下機電設備或機械設備位置狀態的固定式檢測儀器。本行程開關為本質安全型結構，重量輕、功耗低、性能穩定、安裝使用方便等特點。

2 產品分類

2.1 型號及含義

K H X 24

額定工作電壓行程

本質安全型開關

2.2 防爆型式

行程開關防爆型式：礦用本質安全型；防爆標志: Exib I ；

2.3 結構概述

外形尺寸：108mm×45mm×27mm（長×寬×高）； 質量：約 300g；

材質：Q235。

3 主要技術指標及功能

3.1 動作行程：（2～5）mm。

3.2 動作力：（10～20）N。

3.3 行程開關具有 1 組常閉觸點。

3.4 接點容量：DC24V/0.5A。

3.5 接觸電阻：閉合接點的接觸電阻不大于 0.1Ω，振動、沖擊試驗后不大于 0.2Ω。

3.6 功能：行程開關受動作力后，觸點由閉合轉換為斷開；動作力消失后，自動復位。

4 安裝、調試

4.1 安裝

4.1.1 安裝前應檢查行程開關銘牌上所列的基本數據是否符合實際使用條件。

4.1.2 安裝時保證電氣間隙、爬電距離。

4.1.3 無論何種接線，必須將橡膠密封圈壓緊，以保證橡膠密封圈的密封性能。

4.2 調試

安裝完成后，需對行程開關進行調試。手動推動其拉桿，測試其觸點的狀態是否發生改變。

5 使用操作

5.1 使用前準備和檢查

行程開關使用前應檢查行程開關的外觀、連接線纜及觸點是否接觸正常。

5.2 注意事項

a）嚴禁用絕緣損壞、漏電的電纜； b) 行程開關必須固定牢靠；

c) 嚴禁猛烈撞擊和振動； d) 嚴禁淋水和浸泡；

e) 檢修時不得隨意更改產品的元器件的型號、規格、參數；

d）內部端子要擰緊，不得松脫； e）接線時，請注意斷開主電源； f）密封圈老化時要及時更換；

6 運輸、貯存要求

5.1 運輸:行程開關運輸過程中不允許受劇烈機械撞擊和曝曬雨淋，嚴防摔擲、翻滾、重壓。

5.2 貯存：行程開關應貯存在環境溫度為 0℃～40℃，干燥、清潔及通風良好無腐蝕性介質的倉庫內， 應遠離火源及熱源。

7 開箱及檢查

本產品外包裝采用紙箱包裝。開箱使用前，應檢查包裝是否有損壞現象，開箱應檢查箱附產品使用說明書、合格證、裝箱單是否齊全；裝箱單所填寫的內容是否與實物一致；外觀是否有損傷，外觀應平整、光潔、無缺陷。如發現有問題及時與本公司聯系。

8 安全警示

8.1 嚴禁帶電打開行程開關；

8.2 缺少零件的行程開關嚴禁下井使用；

8.3 嚴禁擊打、摔打行程開關；

8.4 嚴禁在超過額定電壓的現場的使用行程開關；

9 8.5 嚴禁隨意改變產品結構或零部件；

發貨清單

行程開關整機 1 臺

連接電纜 1 根

內六角扳手 1 只

用戶手冊 1 本

包裝盒 1 個

產品合格證 1 本
