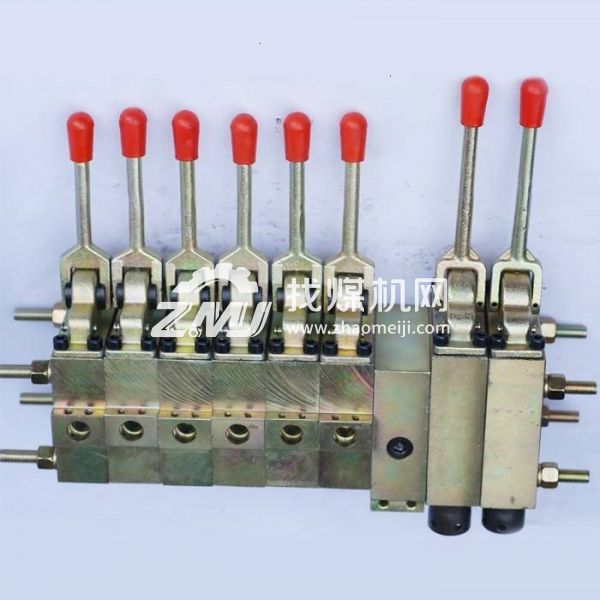

操作閥手柄 礦用液壓支架操作機構 操縱閥組手柄 BZF200

價格: 元/個
瀏覽次數 3173
  • 發 貨 地： 浙江溫州市樂清市
  • 收藏
- + （個）
營業執照
所在地區：浙江溫州市樂清市
服務電話：400-678-5280
  • 商品介紹
  • 購買須知
產品參數
  • 產品名稱：操作閥手柄
  • 商品編碼：
  • 庫存：個
產品描述

操縱機構也叫操縱手柄，是液壓支架操縱閥上面的手柄.操作機構就是由手柄壓塊來壓閥的頂桿，使其打開閥芯讓液體順利流通，來完成各種液壓支架立柱千斤頂?shù)纳炜s動作方向，實現所需的功能。

操縱機構組成：

操縱機構由手柄、壓塊、手柄銷軸，墊圈，開口銷等部件組成

操縱機構型號有：

ZCF4.0103操縱機構,ZHY16-14、ZHY16.01(KJ13)、ZCF4.0103、ZHY16-14X、ZHY16.01(KJ13)等多種型號

技術性能：

1、工作壓力：15-31.5MPa

2、注液時手把力：157N

3、工作介質：含1％-2％M10的乳化液

4、工作原理

煤礦采煤用液壓支架的操縱閥，通過將閥芯組件中的閥芯置于閥套中心部位的孔中，閥左端用固定堵壓緊閥座，右端通過閥芯外圓上的臺肩靠在閥套中空的臺肩上，使其閥芯為整閥芯（組件）結構，可以單獨組裝好后整體裝入閥孔或拿出，使裝配工藝更為簡單，井下維修更加方便。在保持和同類型閥相同的外形尺寸下，通過結構設計增大了閥內各處過液面積，提高了過液能力。閥內回液口與工作口相鄰，有效地降低了回液阻力，提高了液壓系統的工作效率。執行標準：MT419-1995《液壓支架用閥》 。

5、故障分析及排除

6、儲存

①操縱閥儲存時應排除凈腔內液體，清洗干凈，且涂低凝5號防銹液壓油

②同時將進，回液口堵上塑料塞，并放置于清潔于干燥處保存.


產品用途

煤礦采煤用液壓支架的操縱閥
